A型柔性防水套管國標
2025-6-17 15:24:02??????點擊：

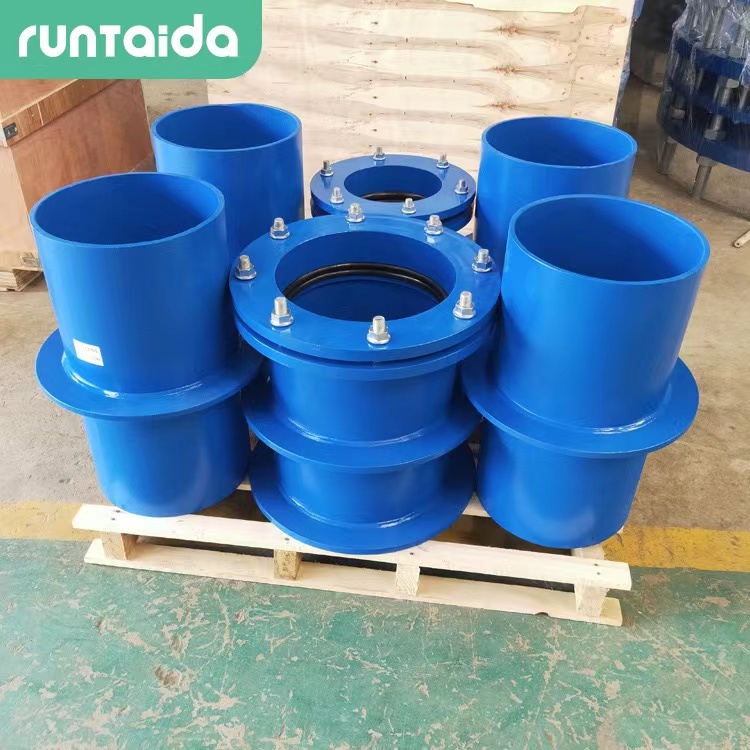

A型柔性防水套管是建筑工程中用于管道穿墻防水的重要組件，由鋼管本體、壓蓋、橡膠密封圈、螺栓組成，底部無擋圈；法蘭內徑小于套管內徑，便于管道穿入。?密封設計?：采用單層橡膠密封圈（I型），適用于一般密封要求；高密封場景可選II型錐形密封圈。壓蓋通過螺栓壓緊密封圈，實現防水效果。?尺寸范圍：DN20-DN3200。標準長度L=300mm（對應墻厚），墻體超厚需單獨計算。套管內徑需大于穿管外徑（如DN100穿管需Φ146套管）。主要用于建筑物內墻、普通地下室等水壓較低的場景，管道振動小、外部壓力較小；防水要求中等，無需承受高壓水流沖擊。
? 墻體要求?：必須嵌入混凝土墻（墻厚≥300mm），非混凝土墻需局部改造為混凝土并加厚200mm。一次澆筑固定，翼環需與混凝土緊密結合。縫隙采用瀝青麻絲、聚苯板填充，并涂抹聚硫密封膏。外壁涂刷樟丹或冷底子油，腐蝕性介質環境需用不銹鋼材質（如304/316L）。
?A型無擋圈，單層橡膠圈（I型），低壓、靜態環境（內墻），結構簡單、成本低，是常規建筑內墻防水的經濟選擇；?B型?帶金屬擋圈，多層密封（含石墨填料），高壓、振動環境（外墻）。
選型注意事項
需綜合管道直徑、材質、介質腐蝕性確定套管參數；
嚴格按國標圖集02S404制造，確保翼環尺寸匹配墻體。
? 墻體要求?：必須嵌入混凝土墻（墻厚≥300mm），非混凝土墻需局部改造為混凝土并加厚200mm。一次澆筑固定，翼環需與混凝土緊密結合。縫隙采用瀝青麻絲、聚苯板填充，并涂抹聚硫密封膏。外壁涂刷樟丹或冷底子油，腐蝕性介質環境需用不銹鋼材質（如304/316L）。
?A型無擋圈，單層橡膠圈（I型），低壓、靜態環境（內墻），結構簡單、成本低，是常規建筑內墻防水的經濟選擇；?B型?帶金屬擋圈，多層密封（含石墨填料），高壓、振動環境（外墻）。
選型注意事項
需綜合管道直徑、材質、介質腐蝕性確定套管參數；
嚴格按國標圖集02S404制造，確保翼環尺寸匹配墻體。
